任意個数の四面体に対してカライドサイクルの存在を数学的に証明―楕円テータ関数による明示公式の構成で50年来の謎に決着―

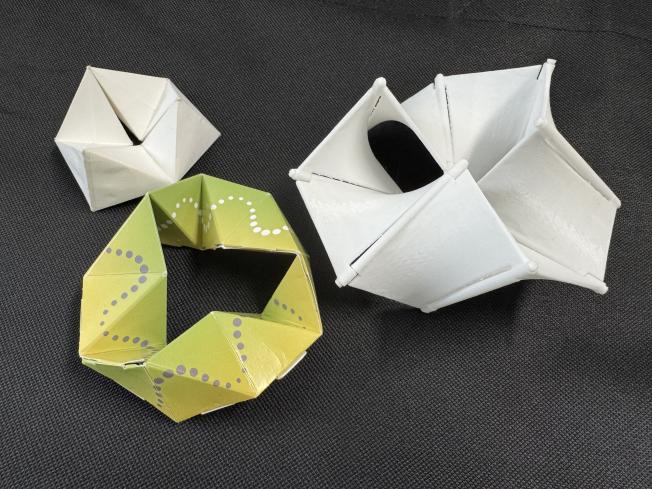

　カライドサイクルとは、6個以上の合同な四面体を蝶番でつなぎ環状に連ねたリンク機構で、イルカが吹くバブルリングのようにくるくると回転させることができます。折り紙として作ることのできるリンク機構の代表例として50年以上前から知られていますが、自明な場合を除き、カライドサイクルの存在の厳密な証明や明示的な公式の構成は、リンク機構の設計・解析の難しさから、その長い歴史にも関わらずこれまで存在しませんでした。

　鍛冶静雄 理学研究科教授、重富尚太 九州大学助教、梶原健司 同所長からなる研究グループは、楕円テータ関数という特殊な数学的道具を用いてこの問題を解決しました。研究グループはまず、カライドサイクルを「捩れ角と辺の長さが一定の閉じた折れ線」として捉えられるという事実に着目しました。次に、捩れ角と辺の長さが一定である折れ線の頂点の位置ベクトルを表す公式を、楕円テータ関数を用いて明示的に構成しました。そして、この公式で構成できる折れ線が閉じた曲線、すなわちカライドサイクルになるためのパラメータが、四面体の個数が6個以上であれば必ず存在することを厳密に証明しました。この公式は、カライドサイクルの存在を数学的に厳密に保証するだけではなく、実際に機構を作るための具体的な設計値をも与えます。また、公式を解析することで、カライドサイクルの変形が可積分系と呼ばれる特殊な微分方程式で表現できることも確認できており、その運動の軌跡が半離散負定曲率曲面と呼ばれる美しい幾何学的図形を形成することも示され、離散微分幾何学との深い繋がりも示されました。また、数値解析により、本研究で構成されたカライドサイクルは「1自由度」という際立った性質を持つことも予想されています。これはたわみなどの余分な動きをせず、制御性とエネルギー効率に優れることを意味し、高効率な撹拌機構・宇宙用アンテナ・分子ロボットといった応用への展開が期待されます。ただし、1自由度であることの厳密な数学的証明は今後の課題です。

　本研究は、折り紙という身近な対象を通じて、可積分系・離散微分幾何学・トポロジーといった現代数学の複数の分野が深く結びついていることを示しており、数学の面白さをわかりやすく伝えるための題材としても注目されています。参考資料として折り紙の設計図や3Dプリント可能なデータをオープンソースで公開しています。

　本研究成果は、2026年5月13日に、国際学術雑誌「Studies in Applied Mathematics」に掲載されました。
